組み込み用コントローラBP2-Hシリーズ

Windows® 10 IoT Enterprise、Intel® Core™ i3搭載
ファンレス・小型設計の組み込み用コントローラ

狭い場所にも設置可能な
省スペース小型筐体

  • 約1.1Lの小型筐体
  • ディスプレイの背面設置にも対応※1

※ 1.オプションのVESAマウントアダプターが必要となります

24時間連続稼働にも対応できる
高信頼性設計

  • 24時間連続稼働対応
  • 停電後に自動で復旧する機能を搭載

幅広い動作温度や
ほこりの舞う現場環境に対応

  • -10°C〜50°Cの広い温度範囲で安定稼働
  • ファンレス設計だから動作が静か

長期安定供給と
安心のアフターサポート

  • 同一ハードウェアを5年間を目安に提供※2
  • 計画的な導入を支援で、システム改修や再評価コストの削減

※ 2.製品の出荷開始から5年間を目安に同一ハードウェアを提供(市場動向により、メモリやSSDなどのレビジョン変更などを実施させていただく場合があります)

  • 製品情報
  • 仕様一覧
  • オプション一覧
  • カタログ

BP2-H 製品概要

デジタルサイネージプレイヤーや産業機器、設備管理機器、計測機器、ThinClient、IoTゲートウェイ等の組み込み用コントローラ端末として、幅広い用途でお使いいただけます。

組み込み用コントローラ(BP2-Hシリーズ)

BP2-Hの特長

省スペース小型筐体

容積わずか1.1Lの小型筐体のため、狭い場所に設置可能。オプションのVESAマウントアダプターにより、ディスプレイの背面設置にも対応しています。

選べる2種類のOS

OSはWindows® 10 IoT Enterpriseの他、Windows® Embedded Standard 7をサポート。
既存システムでの置き換えにも対応しやすい設計です。

-10〜50°Cの広い動作温度

-10°Cから50°Cまで対応する広い動作温度を実現。幅広い環境で利用可能です。

ファンレス静音設計

低消費電力プロセッサの採用によりファンレス設計を実現。ほこりの舞う現場環境にも最適です。

高信頼性設計

無人運用やお客様装置への組込みなど、24時間連続稼働にも対応可能な高信頼設計です。
さらに停電時でも、再給電後に自動で復旧する機能を備えています。

長期安定供給 *1

出荷開始から5年間を目安に同一ハードウェアをご提供いたします。
計画的な導入を支援するとともに、モデルチェンジによるシステム改修や再評価コストを削減します。

*1
市場動向により、メモリやSSDなどのレビジョン変更などを実施させていただく場合がございます。

カスタマイズ提案例

下記のようなお客様のご要望に応じたカスタマイズ提案が可能です。(対応条件あり)

  • 専用取付金具を開発したい。
  • SSDやメモリの容量を増やしたい。
  • お客さま専用マスタの作成

カスタマイズ対応条件については、弊社営業までお問い合わせください。

仕様一覧

項 目 仕 様
販売形名 BP2-HS644NM07A0 BP2-HS644NM0AK0
サポートOS*1 Windows® Embedded Standard 7 (WS7E) 32bit*2 Windows® 10 IoT Enterprise 2016 LTSB 64bit*3
CPU 名称 Intel® Core™ i3 6100U
周波数 2.30 GHz,2コア/4スレッド
メモリ*4 DDR4 4GB × 1
ストレージ*5 SSD 64GB × 1








*6
オーディオ Φ3.5ライン出力 × 1/Φ3.5マイク入力
ディスプレイ HDMI(ver:1.4) × 2
USB USB3.0 × 4, USB2.0 × 2
シリアルポート RS-232C × 2
有線LAN 10Base-T/100Base-TX/1000Base-T × 2
スイッチ 電源スイッチ × 2(前面 × 1, 背面 × 1)
ランプ 電源LED × 2(前面 × 1, 背面 × 1),
ストレージアクセスLED × 2(前面 × 1, 背面 × 1)
冷却 ファンレス自然空冷
電源 AC100V 50/60Hz
AC消費電力 最大 約60 W
OS待機時 約8 W
外形寸法 (W x D x H) 約177mm(W) × 50mm(H) × 123mm(D)
質量 約1.2 kg
VESAピッチ 75 x 75mm/100 × 100mm (オプション)
環境条件*7 動作温度/保存温度 -10〜50°C/-20〜60°C
動作湿度/保存湿度 20%〜80%(結露なきこと)
振動(動作時) 5Grms(試験基準はIEC 60068-2-64によるX/Y/Z方向各30分、5〜500Hz)
振動(非動作時) 2G(試験基準は IEC 60068-2-6によるX/Y/Z方向各30分、5〜500Hz)
衝撃 10G (試験基準はIEC60068-2-29によるZ方向)
同梱品*8 ACアダプタ、ACコード、縦置きスタンド、取り扱いの手引き
*1
Windows® Embedded Standard 7モデル、Windows® 10 IoT Enterpriseモデルには、書き込み保護機能が搭載されています。SSD保護のため、SSDへの書き込みは不可の状態(出荷時)でご使用ください。詳細は本体添付のマニュアルをご参照ください。
*2
組み込み用OSのため、お客様の環境に合わせたカスタマイズが必要になる場合があります。
*3
Windows® 10 IoT Enterpriseモデルには“マイクロソフトプロダクトアクティベーション”というライセンス認証技術が使われています。ご購入後、お客様にライセンス認証の手続きをしていただく必要がございます。
*4
メインメモリの一部をビデオRAMとして使用するため、実際に使用可能なメモリは記載の数値より少なくなります。
*5
容量は物理フォーマット時の値です。1GBは1,000,000,000バイトとして計算しています。
*6
各インターフェースは、それらのインターフェースに対応する全ての周辺機器の動作を保証するものではありません。また、USBポートの電源供給能力は1ポートあたり900mA(USB 3.0)または500mA(USB 2.0)です。
*7
製品の無破損・無故障を保証するものではありません。
*8
出荷時状態のリカバリCDは同梱されておりません。お客様にてバックアップソフト等を利用し、事前にバックアップを取られることを推奨いたします。また、ご要望に応じ、別途有償にてご提供させていただきます。

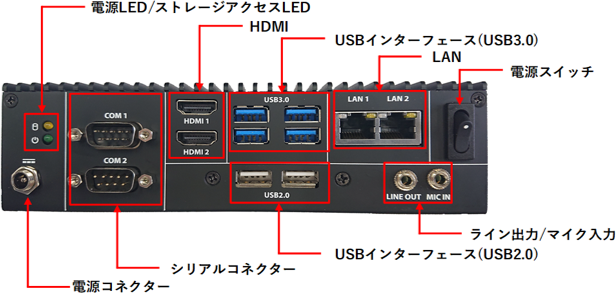

各部の名称

BP2-H各部名称

BP2-H各部名称

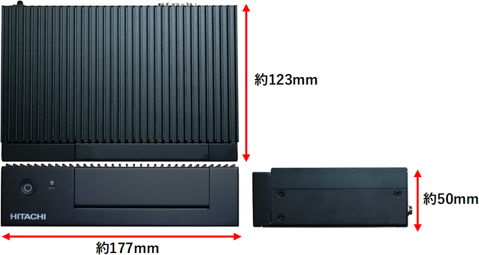

外形寸法

BP2-H 外形寸法

外付けオプション

ACアダプタ
(PCKE-BP2HACA-N)

ACアダプタ(PCKE-BP2HACA-N)

ACコード含, 本体同梱品と同一仕様です。

VESAマウントアダプター
(PCKE-BP2HVMA-N)

VESAマウントアダプター(PCKE-BP2HVMA-N)

*
75mmピッチ
*
100mmピッチ

カタログ
