端末開発事例 電子マネー専用 「チャージ機」

  • 製品の特徴
  • 製品の仕様
  • ブロック図
  • システム構成

製品の特徴

概要

 ICカードに電子マネーをチャージするための金融・クレジット端末です。
 個人認証後、銀行・クレジット会社から暗号情報で送られてくる電子マネーをICカードへチャージします。

開発内容

チャージ機

・用途に応じて、ICカードと磁気カードを併用できる用に筐体を設計。
・専用操作キー/LED/電源制御/対人/扉センサーを制御するための専用基板の開発およびファームウェア開発。
・個人認証/暗号処理ソフトウェアの組込み。
・海外ソフトウェアメーカーにてアプリケーション開発を容易にする為の操作キー/カードリーダー/プリンター/センサー/モデム等のミドルウェアを開発提供。

  • ページの先頭へ

製品の仕様

表示部 10.4” DSTNカラーディスプレイ
LED ICカード誘導用、磁気カード誘導用 1個
カードRW 磁気カードリーダー(スワイプ式) ICカードリーダー/ライター
センサ 対人センサ・扉センサ等
専用キー 操作キー 21個
CPU Pentium MMX 233MHz
HDD 3.2GB〜
寸法 400(W)×350(D)×512(H) (mm)
重量 約25kg
オプション タッチパネル(静電容量方式)
明細票プリンター、アナログモデム、設置台、内蔵UPS
  • ページの先頭へ

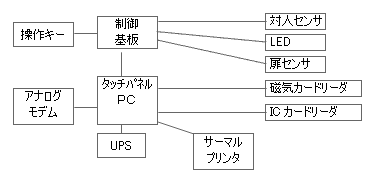

ブロック図

ブロック図

  • ページの先頭へ

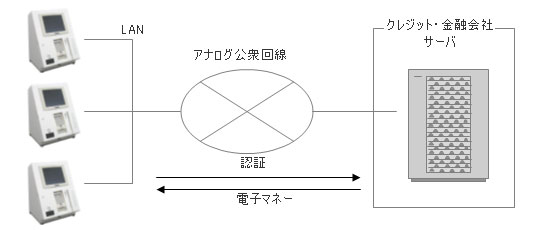

システム構成図

システム構成図
