本製品は販売終了品です。継続製品はこちら( PN1 )

タッチパネル情報端末(PNCシリーズ):仕様一覧

幅広い用途で活用できる情報端末

8.4型/10.4型 モデル

製品仕様 8.4型 モデル 10.4型 モデル
形名 PCKE-PNC08-E1
PCKE-PNC08-S1
PCKE-PNC10-E1
PCKE-PNC10-S1
PCKE-PNC10-B1
OS*1 E1モデル:Windows® Embedded Standard 2009
S1モデル:Windows® Embedded Standard 7
B1モデル:Windows® 7 Professional for Embedded Systems
CPU インテル Atom プロセッサ N270
(1.6GHz、512KB L2キャッシュ、533MHz FSB)
チップセット モバイル インテル 945GSE Express チップセット
メモリ*2 1GB(DDR2-SDRAM)
ストレージ*3 E1モデル:2GB(コンパクトフラッシュ)
S1モデル:4GB(コンパクトフラッシュ)
P1/B1モデル:160GB(ハードディスクドライブ)
ネットワーク 1000BASE-T/100BASE-TX/10BASE-T、自動認識、Wake-on-LAN
グラフィック機能 インテル GMA 950
(モバイル インテル 945GSE Express チップセットに内蔵)
ビデオメモリ メインメモリと共有
サウンド機能 AC97準拠、内蔵ステレオスピーカ








*4
シリアル D-sub 9pin x 2 D-sub 9pin x 3
パラレル なし
USB USB2.0 x 2 USB2.0 x 4
PS/2 ミニ DIN-6pin x 1
ドロア RJ11 x 1
VGA なし D-sub 15pin x 1
LAN RJ45 x 1
ディスプレイ*5 8.4型 SVGA 10.4型 XGA
タッチパネル 抵抗膜方式
外形寸法(WxDxH)*6 234x42x185 mm 294x45x219 mm
質量 約 1.8Kg 約 2.7Kg
同梱品 ACアダプタ/ACケーブル/PS2ケーブル/コネクタカバー(15型のみ)/壁掛金具セット/マニュアルCD/簡易マニュアル
環境条件 温度 動作時:5〜35℃、非動作時:-20〜60℃ (温度勾配±10℃/h以下)
湿度 20〜80% (結露なきこと、最大湿球温度:25℃)
雰囲気 腐食性ガスなきこと
電源 AC100V±10% 50Hz/60Hz±3Hz

12.1型 モデル

製品仕様 12.1型 モデル
形名 PCKE-PNC12-E1
PCKE-PNC12-S1
PCKE-PNC12-B1 PCKE-PNC12-BT
OS*1 E1モデル:Windows® Embedded Standard 2009
S1モデル:Windows® Embedded Standard 7
B1/BTモデル:Windows® 7 Professional for Embedded Systems
CPU インテル Atom プロセッサ N270
(1.6GHz、512KB L2キャッシュ、533MHz FSB)
チップセット モバイル インテル 945GSE Express チップセット
メモリ*2 1GB(DDR2-SDRAM)
ストレージ*3 E1モデル:2GB(コンパクトフラッシュ)
S1モデル:4GB(コンパクトフラッシュ)
P1/B1/PT/BTモデル:160GB(ハードディスクドライブ)
ネットワーク 1000BASE-T/100BASE-TX/10BASE-T、自動認識、Wake-on-LAN
グラフィック機能 インテル GMA 950
(モバイル インテル 945GSE Express チップセットに内蔵)
ビデオメモリ メインメモリと共有
サウンド機能 AC97準拠、内蔵ステレオスピーカ








*4
シリアル D-sub 9pin x 3
パラレル D-sub 25pin x 1
USB USB2.0 x 4
PS/2 ミニ DIN-6pin x 1
ドロア RJ11 x 1
VGA なし
LAN RJ45 x 1
ディスプレイ*5 12.1型 SVGA 12.1型 XGA
タッチパネル 抵抗膜方式
外形寸法(WxDxH)*6 313x55x256 mm
質量 約 3.7Kg
同梱品 ACアダプタ/ACケーブル/PS2ケーブル/コネクタカバー(15型のみ)/壁掛金具セット/マニュアルCD/簡易マニュアル
環境条件 温度 動作時:5〜35℃、非動作時:-20〜60℃ (温度勾配±10℃/h以下)
湿度 20〜80% (結露なきこと、最大湿球温度:25℃)
雰囲気 腐食性ガスなきこと
電源 AC100V±10% 50Hz/60Hz±3Hz

15型 モデル

製品仕様 15型 モデル
形名 PCKE-PNC15-E1
PCKE-PNC15-S1
PCKE-PNC15-B1
OS*1 E1モデル:Windows® Embedded Standard 2009
S1モデル:Windows® Embedded Standard 7
B1モデル:Windows® 7 Professional for Embedded Systems
CPU インテル Atom プロセッサ N270
(1.6GHz、512KB L2キャッシュ、533MHz FSB)
チップセット モバイル インテル 945GSE Express チップセット
メモリ*2 1GB(DDR2-SDRAM)
ストレージ*3 E1モデル:2GB(コンパクトフラッシュ)
S1モデル:4GB(コンパクトフラッシュ)
P1/B1モデル:160GB(ハードディスクドライブ)
ネットワーク 1000BASE-T/100BASE-TX/10BASE-T、自動認識、Wake-on-LAN
グラフィック機能 インテル GMA 950
(モバイル インテル 945GSE Express チップセットに内蔵)
ビデオメモリ メインメモリと共有
サウンド機能 AC97準拠、内蔵ステレオスピーカ








*4
シリアル D-sub 9pin x 3
パラレル D-sub 25pin x 1
USB USB2.0 x 4
PS/2 ミニ DIN-6pin x 1
ドロア RJ11 x 1
VGA なし
LAN RJ45 x 1
ディスプレイ*5 15型 XGA
タッチパネル 抵抗膜方式
外形寸法(WxDxH)*6 365x60x289 mm
質量 約 5.0 Kg
同梱品 ACアダプタ/ACケーブル/PS2ケーブル/コネクタカバー(15型のみ)/壁掛金具セット/マニュアルCD/簡易マニュアル
環境条件 温度 動作時:5〜35℃、非動作時:-20〜60℃ (温度勾配±10℃/h以下)
湿度 20〜80% (結露なきこと、最大湿球温度:25℃)
雰囲気 腐食性ガスなきこと
電源 AC100V±10% 50Hz/60Hz±3Hz
*1
●組込み用OSのため、お客さまの環境に合わせたカスタマイズが必要になります。
*2
●メモリの一部をビデオメモリとして使用するため、実際に使用可能なメモリは記載の数値より少なくなります。また、お客さまによるメモリの増設はできません。
*3
ストレージの容量は、物理フォーマット時の値です。1GBは1,000,000,000バイトとして計算しています。プライマリパーティション(Cドライブ)は全領域がNTFSフォーマットとなります。
コンパクトフラッシュモデルは、運用時コンパクトフラッシュへの書き込み禁止設定で使用してください。
*4
●各インタフェースは、それらのインタフェース対応の全ての周辺機器の動作を保証するものではありません。また、USBポートの電源供給能力は、1ポートあたり500mAです。
500mAを超えるUSB機器は使用できません。接続しないでください。
*5
ドット欠けや常時点灯が存在する場合がありますが故障ではありません。特性上、温度変化などで多少の色むらや微小な斑点が発生する場合がありますが、故障ではありません。予めご了承ください。
「有効ドット数の割合は99.99%以上です。」有効ドット数の割合とは「対応するディスプレイの表示しうる全ドット数のうち、表示可能なドット数の割合」です。
*6
●突起部を含まない外形寸法です。
*
搭載するオペレーティングシステムについては、マイクロソフト社のサポートポリシーに準拠します。導入後、マイクロソフト社のサポートが終了する場合がございます。

インターフェース

(1) 8.4型モデル

8.4型モデル

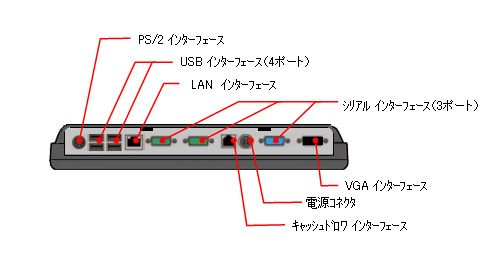

(2) 10.4型モデル

10.4型モデル

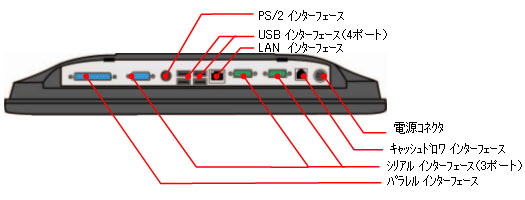

(3) 12.1型モデル

12.1型モデル

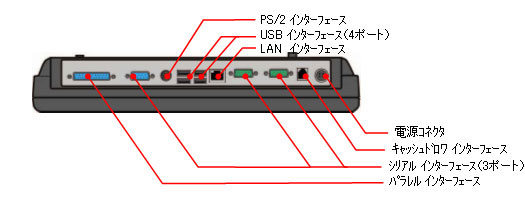

(4) 15型モデル

15型モデル
