タッチパネル情報端末PR2シリーズ

Windows® 10 IoT Enterprise、UPS機能、無線LANを搭載。現場環境に強いタッチパネル情報端末

現場環境に最適な防塵・防滴設計

  • IEC規格（前面IP65、背面IP41）に準拠
  • 低消費電力CPUによるファンレス設計

UPS搭載。停電から機器やデータを保護

  • 電源異常の際、内蔵UPSから電力供給
  • 製造ラインなど電圧変動のある環境でも利用可能
  • 停電時、自動シャットダウンでシステムを保護

手袋対応のタッチパネルを搭載

  • 手袋操作ができる抵抗膜方式のタッチパネルを搭載
  • 手袋のまま操作できるため作業性の良いシステムを実現可能

長期安定供給と安心のアフターサポート

  • 同一ハードウェアを3年間を目安に提供
  • システム改修や再評価コストの削減
  • 製品情報
  • 仕様一覧
  • オプション一覧
  • カタログ

PR2 製品概要

タッチパネル情報端末（PR2シリーズ）

  • UPS機能、無線LANを内蔵
  • 抵抗膜タッチパネル、フルフラット設計
  • 省スペース、一体型筐体
  • ファンレス静音設計
  • インテル® Atom® プロセッサ搭載
  • 12.1型、15型の画面サイズをラインナップ

PR2の特長

Windows® 10 IoT　Enterprise LTSC搭載

OSはWindows® 10 IoT Enterprise搭載。
Windows®による高い操作性とプログラムの互換性により、現場環境にも容易に展開できます。

クアッドコアCPU搭載

低消費電力クアッドコアCPUを搭載。
Windows、SSD、クアッドコアCPUによりバランスの取れたシステムをご提供します。

ファンレス、防塵・防滴設計

低消費電力CPUの採用によりファンレス設計、IEC規格 (前面IP65、背面IP41)に準拠した防塵・防滴設計*1を実現。
水滴やほこりの舞う現場環境でもご利用いただけます。

*1
本製品の防塵・防滴性能は、無破損・無故障を保証するものではありません。
IEC60529:1989/AMD2:2013/COR1:2019 準拠。

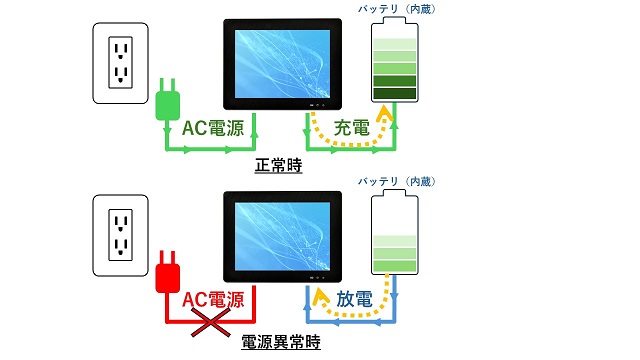

UPS内蔵

UPS機能を内蔵しており、電源ノイズの多い環境や停電の発生するような厳しい場所でも機器を保護することができます。
本体にバッテリを内蔵、正常時にAC電源からバッテリに充電を行います。
停電時など電源異常時は、内蔵バッテリからの電力により機器を自動的にシャットダウンさせることで故障を防ぎます。
また、短時間の電圧低下や停電などの場合にも内蔵バッテリからの電力によりデータ破損を防ぎ安定動作を実現します。


UPS内蔵・動作時イメージ

タッチパネルで簡単操作

抵抗膜方式タッチパネルの採用により、 手袋や軍手をしたまま操作が可能です。
倉庫や作業現場、 工場などでも作業効率を落とすことなくご利用いただけます。

省スペース、一体型筐体

CPU、液晶、タッチパネルを一体化。狭い場所にも設置可能。
背面のねじ穴(VESA規格)を利用したアーム設置にも対応しています。

長期安定供給

出荷開始から3年間を目安に同一ハードウェアをご提供いたします。*2
計画的な導入を支援するとともに、モデルチェンジによるシステム改修や再評価コストを削減します。

*2
市場動向により、メモリやSSDなどのレビジョン変更などを実施させていただく場合がございます。

用途事例

  • 工業設備、医療設備などへの組み込み用端末（制御用端末、管理用端末など）
  • 工場の生産ラインでの情報表示端末
  • レストランの厨房などでのオーダー情報表示端末
  • 店舗や飲食店での勤怠管理用端末
  • 図書館や美術館などでの情報提供用キオスク端末
  • 企業のインフォーメーション端末や受付端末

カスタマイズ提案例

下記のようなお客さまのご要望に応じたカスタマイズ提案が可能です。（対応条件あり）

  • 専用取付金具を開発したい。
  • SSDやメモリの容量を増やしたい。
  • お客さま専用アプリをインストールして出荷したい。

カスタマイズ対応条件については、弊社営業までお問い合わせください。

仕様一覧

販売形名 PR212-
SC88NM0ALN		 PR215-
SC88NM0ALN
OS*1 Windows® 10 IoT Enterprise 2021 LTSC 64bit
CPU 名称 Intel® Atom® x7425E
周波数 1.50GHz Boost 3.40GHz
メモリ*2 8GB(Max16GB)
ストレージ*3 容量 SSD 128GB
タッチパネル 抵抗膜方式(手袋対応)
イ
ン
タ
｜
フ
ェ
｜
ス
*4		 USB 側面：USB2.0 x2、下面：USB 3.2 Gen1 x4
シリアル RS-232C x3
有線LAN 10Base-T/100Base-TX/1000Base-T/2500Base-T x2
無線LAN IEEE802.11a/b/g/n/ac/ax x1
外部
ディスプレイ		 DisplayPort™ x1、HDMI x1
SDカード micro SDXC x1
Bluetooth Ver5.3 x1
オーディオ ヘッドホン出力 x1、マイク入力 x1
ディス
プレイ*5		 画面サイズ 12.1型 15型
解像度 XGA 1024 x 768
サウンド機能 内蔵ステレオスピーカー
UPS機能*6 あり
ボタン類 電源スイッチ
LED 電源LED/ストレージLED/有線LAN LED
外形寸法(W x D xH) 約313.0 x 251.0 x 37.6mm 約359.5 x 291.5 x 38.1mm
質量 約2.3kg 約3.0kg
VESA取り付け対応 あり(75x75mm、100x100mm)
冷却機構 ファンレス
環境条件 動作時 温度 0〜40°C、湿度 20〜80％（結露なきこと）
保管時 温度 -20〜60°C、湿度 20〜80％（結露なきこと）
保護等級*7 前面 IP65、背面 IP41
電源 ACアダプタ AC100V±10V 50/60±3Hz
同梱品*8 ACアダプタ、ACコード、防塵防滴ラバー、取り扱いの手引き
*1
●Windows® 10 IoT Enterpriseには“マイクロソフトプロダクトアクティベーション”というライセンス認証技術が使われています。ご購入後、お客様にライセンス認証の手続きをしていただく必要がございます。
●Windows® 10 IoT Enterprise 2021 LTSCモデルには、SSDの書き込み保護機能が搭載されています。SSD保護のため、SSDへの書き込みは不可の状態（出荷時）でのご使用を推奨しています。
*2
●メインメモリの一部をビデオRAMとして使用するため、実際に使用可能なメモリは記載の数値より少なくなります。
*3
●容量は物理フォーマット時の値です。1GBは1,000,000,000バイトとして計算しています。リカバリー領域として10GB使用しているため、ユーザー領域は記載のSSD容量より10GB少なくなります。
*4
●各インターフェースは、それらのインターフェースに対応するすべての周辺機器の動作を保証するものではありません。また、USBポートの電源供給能力は、USB2.0は1ポートあたり500mA、USB3.2は1ポートあたり900mAです。
●無線通信は周囲の電波状況や障害物、設置環境などによって通信距離、通信速度に影響が出る場合があります。
●IEEE802.11 a/n/ac/ax（W52:「登録局」との通信を除く、W53および6GHz帯）での通信は、電波法により屋外での使用が禁じられています。Windows® 10 搭載モデルでは6GHz帯はご利用頂けません。
●Bluetooth対応のすべての周辺機器の動作を保証するものではありません。
*5
●液晶の特性上、画面の一部に点灯しないドットや常時点灯するドット、明るさのむらなどがあらわれる場合があります。これらは故障ではありませんので、予めご了承ください。
有効ドット数の割合は99.99%以上です。「有効ドット数の割合」とは「対応するディスプレイの表示しうる全ドット数のうち、表示可能なドット数の割合」です。
*6
●停電が発生した際のバックアップ用機能となります。機器の保護のため、電源異常を検出した際にシャットダウン等を実行するため、数分程度の動作を目的としたものです。
*7
●製品の無破損・無故障を保証するものではありません。IEC60529:1989/AMD2:2013/COR1:2019 準拠。
*8
●出荷時状態のリカバリCDは同梱されておりません。お客様にてバックアップソフト等を利用し、事前にバックアップを取られることを推奨いたします。また、ご要望に応じ、別途有償にてご提供させていただきます。
●その他記載の会社名、製品名はそれぞれの会社の商標もしくは登録商標・サービス名称です。

各部の名称

12.1型モデル

12.1型モデル各部の名称

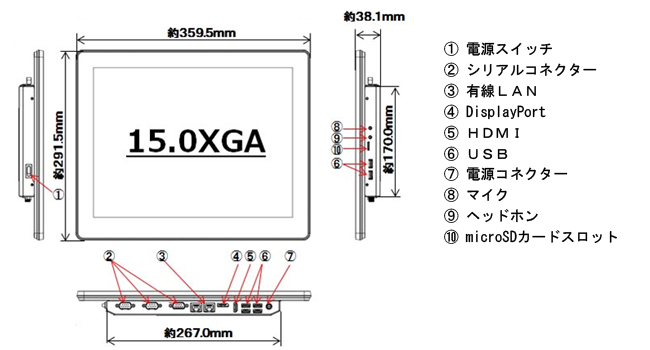

15型モデル

15型モデル各部の名称

オプション一覧

PRシリーズ専用
ACアダプタ*1
(PCKE-PR1ACA-N)

PRシリーズ専用ACアダプタ(PCKE-PR1ACA-N)

PN1シリーズ
専用スタンド*2
(PCKE-PN1STD-N)

PN1シリーズ専用スタンド(PCKE-PN1STD-N)

PN1シリーズ
専用壁掛けアダプタ*2
(PCKE-PN1WMA-N)

PN1シリーズ専用壁掛けアダプタ(PCKE-PN1WMA-N)

PRシリーズ専用
防塵カバー (PCKE-PR1DGA-N)

PRシリーズ専用防塵カバー(PCKE-PR1DGA-N)

アダプターA*3
(PCKE-NR6ADA-N)

アダプタA(PCKE-NR6ADA-N)

アダプターB*4
(PCKE-NR6ADB-N)

アダプタB(PCKE-NR6ADB-N)

*1.
本体同梱品と同一仕様です。
*2.
PN1シリーズ/PR1シリーズのオプションと共用可能です。
*3.
使用する際はPRシリーズ専用防塵カバー(PCKE-PR1DGA-N)が必要です。
*4.
使用する際はPRシリーズ専用防塵カバー(PCKE-PR1DGA-N)、アダプターA(PCKE-NR6ADA-N)が必要です。

オプション取り付けイメージ

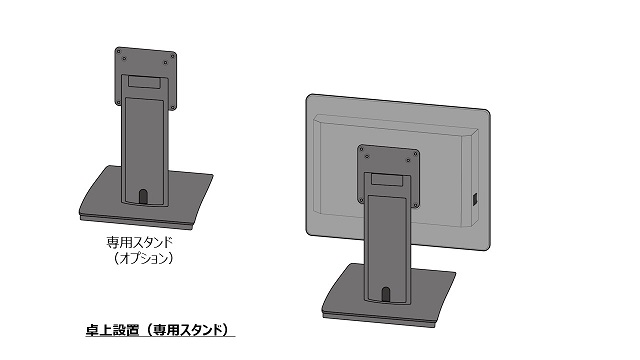

専用スタンド(PCKE-PN1STD-N)

専用スタンド取り付け時のイメージです。高い安定性で、タッチパネルを操作の運用でも安心です。

専用スタンド取り付け時のイメージ

専用壁掛けアダプタ(PCKE-PN1WMA-N)

専用壁掛けアダプタ取り付け時のイメージです。設置スペースの確保が難しい場所でも利用可能です。

防塵カバー取り付け時のイメージ

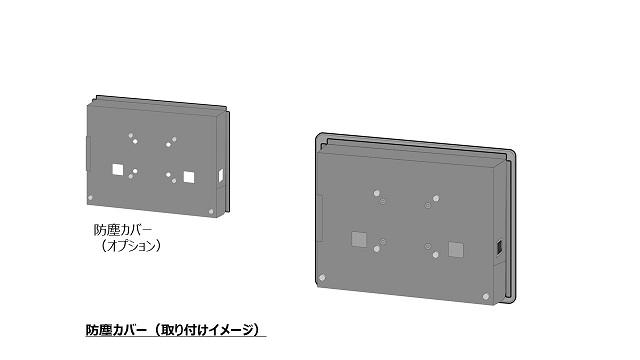

防塵カバー(PCKE-PR1DGA-N)

防塵カバー取り付け時のイメージです。本体側面と底面のインターフェイス部からの塵埃の侵入を低減します。

防塵カバー取り付け時のイメージ

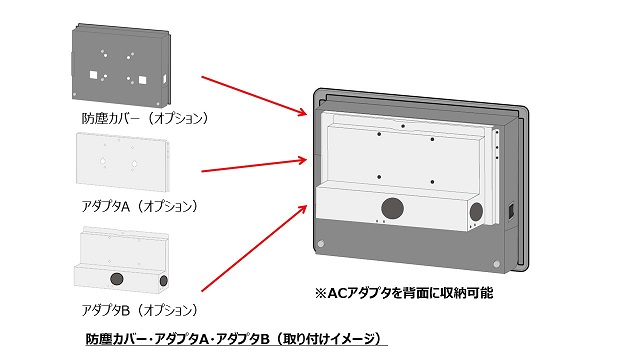

防塵カバー、アダプタA、アダプタB

防塵カバー、アダプタA、アダプタB取り付け時のイメージです。アダプタBにはACアダプタを収納できます。
また、アダプタAとアダプタBは簡単に取り外し可能です。 これらを組み合わせることで、本体の防塵強化やACアダプタ収納のほかシステムのメンテナンス性向上ができます。

防塵カバー、アダプタA、アダプタB取り付け時のイメージ

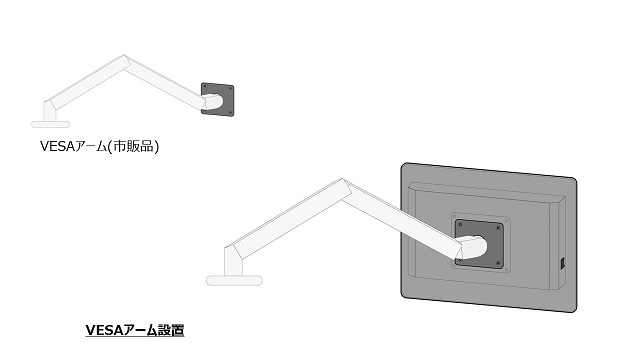

VESAアーム設置(市販品)

市販のVESAアームを利用時のイメージです。狭い場所での使い勝手を改善できます。

市販のVESAアームを利用時のイメージ

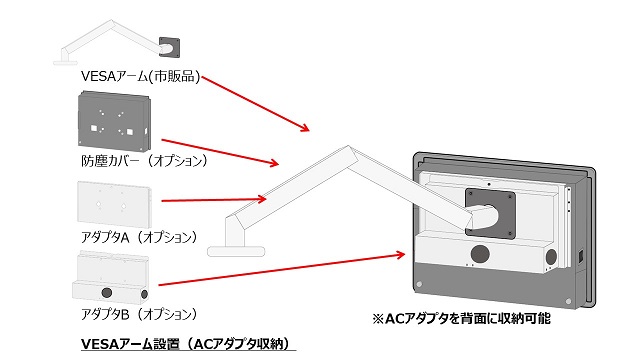

VESAアーム設置(市販品)、防塵カバー、アダプタA、アダプタB

防塵カバー、アダプタA、アダプタB、市販のVESAアームを利用した時のイメージです。
防塵カバーによる防塵強化により環境の悪い現場への設置でも安心です。また、ACアダプタを本体背面のアダプタBへの収納でき修理時の交換も容易です。

>防塵カバー、アダプタA、アダプタB、市販のVESAアームを利用した時のイメージ

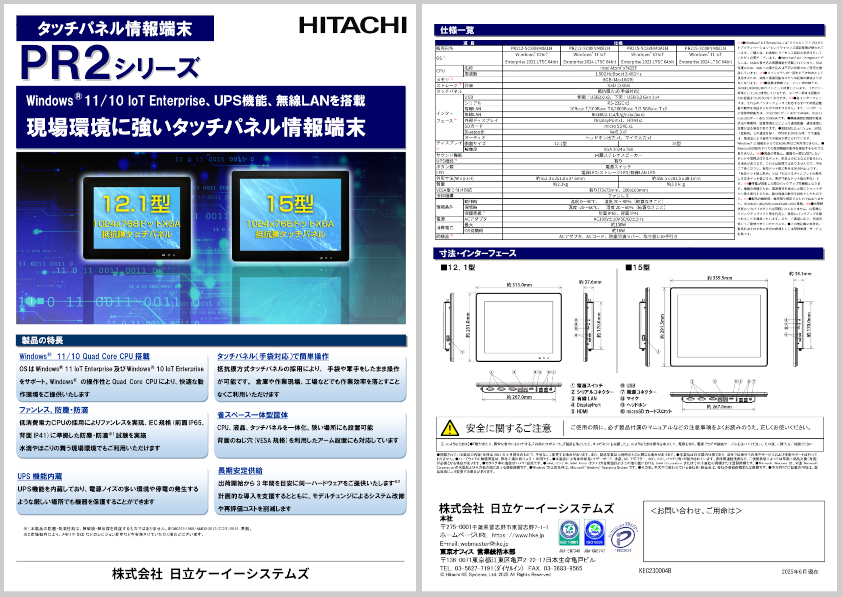

カタログ
