「伝の心」(でんのしん):システム構成

身体の不自由な方のための意思伝達装置

システム構成

システム構成

*
本掲載のセンサーは一例です。他にも各種センサー、スイッチを用意しています。
*
伝の心本体は、ノート型、パネル型があります。(パネル型は、光学ドライブ、キーボードはございません)

希望小売価格

重度障害者用意思伝達装置は補装具費支給対象品です。本体装置と販売会社取り扱いセンサーなどの付属品を合わせた価格の原則として、1割負担でご購入いただけます。詳しくは、お客様がお住まいの地方自治体窓口にてお問い合わせください。
本体装置の希望小売価格は45万円(非課税)です。センサーなどの価格は、その種類により異なります。このほかに設置費用が別途かかる場合があります。

販売会社提供スイッチ説明

項 目 内 容
ピエゾセンサー/PPSスイッチピエゾセンサー/PPSスイッチ 圧電素子を利用したピエゾセンサーは、センサー部が直径約17mmで、身体のあらゆる部位に設置可能です。設置方法は動作部位に医療用テープ等を使って直接貼り付けます。
参考:圧電素子は、ひずみなど力学的変化を電気信号に変換する素子として使用されてきたものです。
エアバックセンサー/PPSスイッチエアバックセンサー/PPSスイッチ センサー部がエアバックになっており、圧力センサーにより感知します。
ポイントタッチスイッチポイントタッチスイッチ 静電気を利用した力のいらないスイッチです。
ポイントタッチ先端部に皮膚が触れることにより、体にたまった静電気を感知してスイッチ出力を行います。
ポイントタッチ先端部に皮膚が触れている間、スイッチ出力ができます。
わずかな体の動きでも使用することが可能です。

3スイッチとも、症状が進行し、動作部位が少なくなった患者さんに適用されますが、症状により利用できないケースもあります。ホームページでは、代表的な上記スイッチをご紹介しておりますが、その他にも症状に合わせたスイッチ類をご用意しております。

ソフトウェア仕様

項 目 仕 様
文字盤 54ポイント/38ポイント/23ポイント表示、スキャン方向反転、文字列選択/切り取り/コピー/貼り付け、一発メール送信
スキャン スキャン速度(0.4〜8.0秒)、音(オン/オフ)
文書 編集域文字表示(10〜40ポイント)、
保存/読み出し(並び替え、プレビュー)、印刷(プレビュー、見本表示)
日常使用文 階層パネル形式(最上位パネル数:3 各パネルに最大15件の文または下位パネル呼び出し用ボタンを登録することができます。)
定型句 自動絞り込み入力、1定型句:40文字、
読み:40文字、最大登録数:3,000句(500句登録済み)
音声 男性声/女性声、全文/未確定文字列の発声





テレビ チャンネル切り替え、音量調節、入力端子切り替え、電源オン/オフ、デジタル放送操作、番組表操作
ビデオ 再生、停止、一時停止、早送り、巻き戻し、録画、チャンネル切り替え、電源オン/オフ
その他の機器 機器付属のリモコンの赤外線信号を学習リモコンに読ませることで、「伝の心」からその他の機器を操作できます。(製品によっては操作できないことがあります。)
電子メール機能*1 メールの送受信(自動受信あり)、返信、画像形式添付ファイルの受信/表示、アドレス帳の編集、下書き、あて先(TO/CC/ BCC)、複数アカウント
ホームページ閲覧機能*1 お気に入り操作、マウス操作、検索文字列の入力、アドレス入力、画面拡大、タブ切替
ウィンドウズ操作機能 デスクトップアイコンのスキャン、相手ウィンドウ操作、ウィンドウ切り替え、文字盤入力、マウス操作
動作環境 ノート型:Windows 10 パネル型:Windows 10
日本語入力システム Microsoft IME
*1
メール、ホームページ閲覧には、別途ユーザー様によるインターネット回線の準備、設定が必要になります。
Microsoft、Windows 10は、米国Microsoft Corporationの米国およびその他の国における登録商標です。
その他記載の会社名、商品名は、各社の商標または登録商標です。
「伝の心」の開発にあたり、財団法人テクノエイド協会、独立行政法人情報処理推進機構(IPA)の助成金を受けました。また、北里大学東病院、横浜市総合リハビリテーションセンター、日本ALS協会のご協力をいただきました。

なんでもスイッチUSBプラス仕様

入出力端子仕様

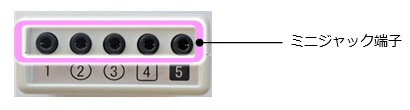

入出力端子画像

項目 仕様
ミニジャック端子1 入力端子
ミニジャック端子2 入力端子/出力端子
ディップスイッチ 1にて切り替える
ミニジャック端子3 入力端子/出力端子
ディップスイッチ 1にて切り替える
ミニジャック端子4 出力端子
ミニジャック端子5 出力端子
入力端子から信号を直接出力する。ディップスイッチ3と4によって有効無効を切り替える

ディップスイッチ仕様

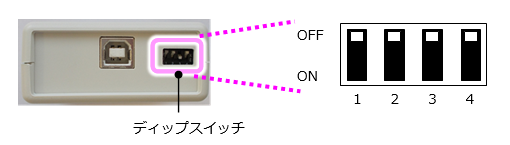

ディップスイッチイメージ

・入出力端子切替

ディップスイッチ 仕様
ディップスイッチイメージ ミニジャック端子2.3は、入力端子
ディップスイッチイメージ ミニジャック端子2.3は、出力端子

・出力専用端子5の仕様切替

1.入力側スイッチの3回連続押しで外部出力を行う場合

3回連続押し時間 端子5出力無効
1.5秒 2秒 3秒
ディップスイッチイメージ ディップスイッチイメージ ディップスイッチイメージ ディップスイッチイメージ

2.入力側スイッチの長押しで外部出力を行う場合

長押し時間 端子5出力無効
2秒 3秒 5秒
ディップスイッチイメージ ディップスイッチイメージ ディップスイッチイメージ ディップスイッチイメージ
