堅牢タブレットRG1シリーズ

第13世代インテル® Core™ i3プロセッサー搭載　高い処理性能と環境性能を両立
長期安定供給の10.1型堅牢タブレット

屋外で見やすい明るい画面
フィールド業務に最適な高い環境仕様

高輝度液晶パネル搭載で屋外利用に対応
防塵、防滴試験を実施(IEC規格 IP65)
耐高温、耐低温試験を実施(-10℃～50℃)

振動や衝撃、落下に強い堅牢仕様
落下による故障を軽減

耐振動・耐衝撃試験を実施(MIL-STD-810H)
耐落下(150cm)試験を実施

長期安定供給と
安心のアフターサポート

長期安定供給
お客様自身によるバッテリー交換可能
出荷後5年間の修理サービスを提供

ワイヤレス通信(LTE)機能搭載、
位置情報利用の点検業務などに最適

LTE通信機能を搭載、本体のみでネットワーク接続可能
GNSS測位により位置情報の取得が可能

製品情報
仕様一覧
オプション一覧
カタログ

RG1の特長

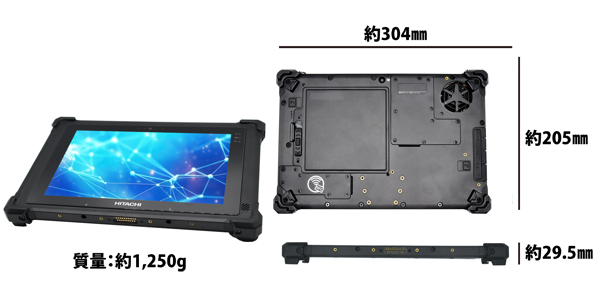

薄型・高輝度液晶パネル搭載

約29.5mmの薄型、明るい画面と高い環境性能によりフィールド業務に最適です。

約29.5mmの薄型タブレット

防塵・防滴^*1（ IEC規格IP65準拠）

防塵・防滴

IP65に準拠した防塵・防滴試験を実施*1のため、過酷な屋外での利用、飲食店などの水まわりでの利用、キッチンディスプレイ、工場や作業現場など塵埃の舞う環境で使用される作業管理や工程管理端末としてお使いいただけます。

*1.: カバー類をすべて閉じた状態。本製品の防塵・防滴性能は無破損・無故障を保証するものではありません。
外来固形物に対する保護等級(IP6x) ：粉塵が内部に侵入しない。
水の侵入に対する保護等級(IPx5)：いかなる方向からの水の直接噴流によっても有害な影響を受けない。
IP65準拠はRG1本体のみです。クレードル等のオプション機器は非対応となります。
IEC60529:1989/AMD2:2013/COR1:2019準拠

*: ハードウェア製品の環境試験の様子をご紹介します。
*: 製品により動画内で紹介の試験内容や試験基準が異なる場合があります。

安心の堅牢タブレット（耐振動・耐衝撃・耐落下）

MIL規格^*2に準拠した耐振動・耐衝撃試験と弊社試験基準による耐落下試験を実施し、車載や持ち運びによる振動、不意の落下時の故障を軽減いたします。

■ 耐振動・耐衝撃

種類	規格	テスト内容
振動	MIL-STD-810H Method 514.6	・下記周波数の振動を与える 20～1000Hz：0.04G2/Hz 1000～2000Hz：-6dB/オクターブ・方向：上下、左右、前後・テスト時間：各軸60分
衝撃	MIL-STD-810H Method 516.6	23G/15-23msの衝撃を与える

■ 耐落下150cm(4稜5面)

耐落下性能の検証イメージ

*2.: 本製品の耐振動・耐衝撃・耐落下性能は無破損・無故障を保証するものではありません。
MIL 規格：米国国防総省にて規定の規格。MIL-STD-810H/31January 2019 準拠

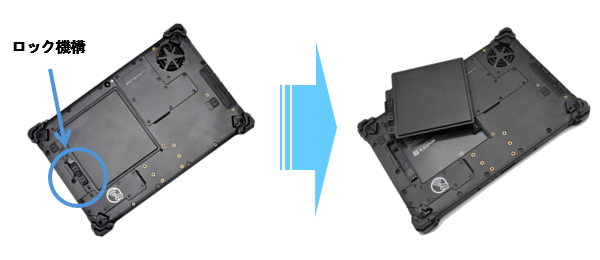

お客さまによるバッテリー交換

バッテリーはお客さま自身で交換可能なため、メーカー返却の手間を掛けずにご利用いただけます。
バッテリー交換は、背面のロック機構により簡単に交換できます。

内蔵NFC^*

オプション対応で内蔵NFCを搭載可能ICカードによる効率的なシステムを構築

NFCリーダ内蔵。ICカードによる効率的なシステムを構築いただけます。

項目	仕様
通信規格	ISO/IEC 14443 ISO/IEC 15693/18092
対応カード	TypeA TypeB FeliCa

*Type Bは運転免許証、パスポート、マイナンバーカードには対応しておりません。
*NFCは、Near Field Communicationの略称です。
*NFC専用アプリケーションは内蔵されておりません。
*使用される際はNFCを1つずつかざしてください。2つ以上のNFCが重なっていると正常に読み取れない場合がございます。
*PC/SC(Personal Computer/Smart Card)のドライバが標準でインストールされています。
Windowsのスマートカード機能に対応したアプリケーション等を作成いただくことで、NFCへのリード、ライトが可能となります。

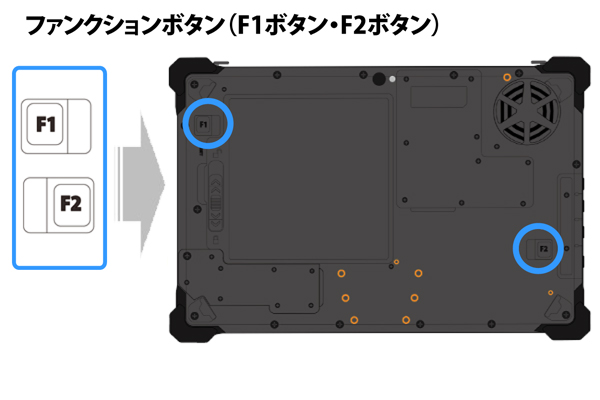

Pスイッチユーティリティ

Pスイッチユーティリティを使用することで、お客さま任意のプログラムをワンタッチで起動可能です。

堅牢タブレットRG1には、F1ボタン・F2ボタンをプログラマブルボタンとしてご利用いただける「Pスイッチユーティリティ」を用意しています。
「Pスイッチユーティリティ」をインストール後、起動プログラム設定画面より任意のプログラムを登録することで、ファンクションボタン押下時に登録したプログラムを起動できます。

Pスイッチユーティリティ

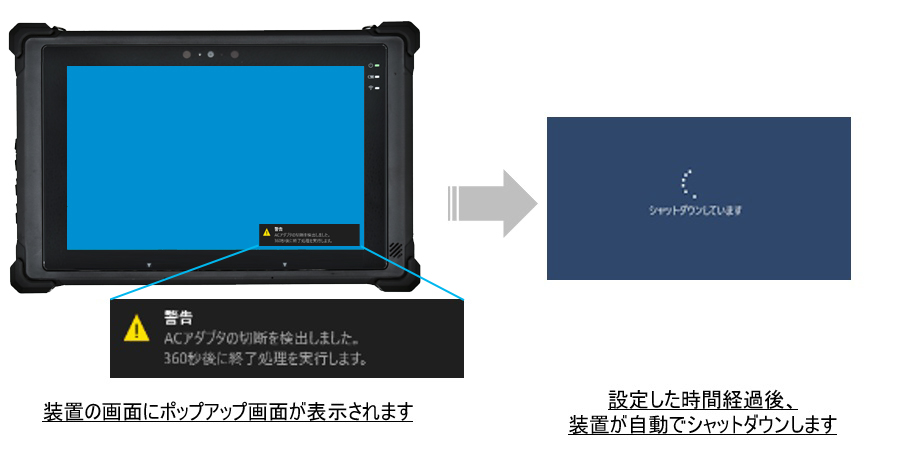

電源監視ユーティリティ（AC電源連動機能）

堅牢タブレットRG1を常時AC給電でご利用いただく場合、電源監視ユーティリティを使用することで、AC電源の切断を検知し自動的にシャットダウンする運用ができます。

また、AC ON BOOT機能をご利用いただくことで、AC電源ONと連動してRG1を起動できます。

これらを組み合わせてご利用いただくことで、AC電源とRG1の電源を簡単に連動させることができます。

電源監視ユーティリティ

Windows® 搭載

Windows® 10 IoT Enterprise 2021 LTSC搭載
お客さまが現在お使いのシステムやアプリケーションを少ない手間で継承可能です。
また、組み込み機器向けOS特有のロックダウン機能により、セキュアなシステムを構築いただけます。

「長期安定供給」と「安心のアフターサポート」

製品出荷開始から5年間以上の安定供給^*3
弊社工場出荷日から5年間の修理対応
お客さまによる消耗品(バッテリー)の交換可能

*3.: メモリやSSD、搭載部品など変更させて頂く場合がございます。

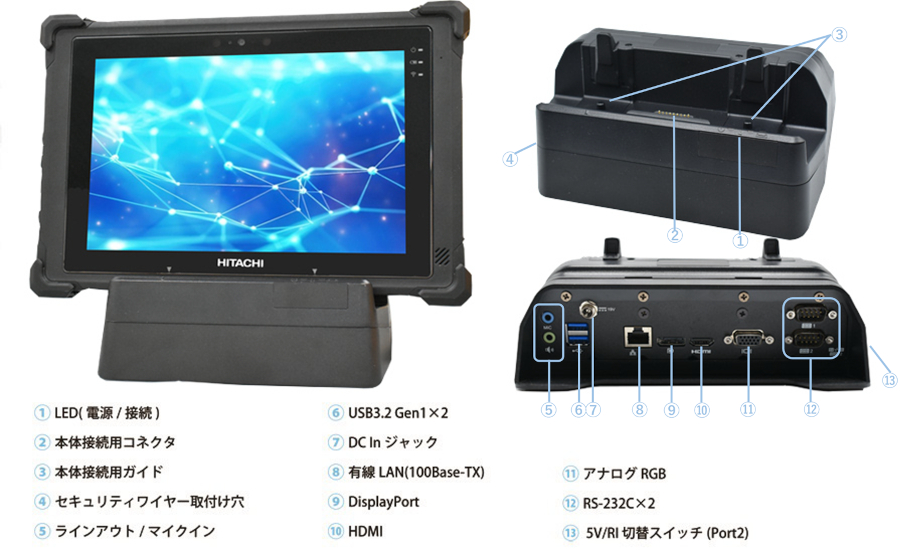

クレードル（オプション）

オプションのクレードルを使用することで、高い拡張性を実現します。USBｘ2ポート（USB3.2 Gen1ｘ2）、アナログRGB、DisplayPort™、HDMI、シリアル（RS-232Cｘ2）、ラインアウト／マイクイン、有線LAN(RJ-45)などインターフェースを拡張できます。

左からクレードル装着時、クレードル背面部

付帯サービス（オプション）

ご購入前の評価用デモ機貸出
お客さま専用マスタの作成
キッティングサービスや統合出荷サービスのご提供

仕様一覧

項目			基本モデル仕様
販売形名			RG1-SE28NM00AL-00000(ベースモデル)
オペレーティングシステム			Windows® 10 IoT Enterprise 2021 LTSC 64bit^*1
CPU	名称		第13世代インテル® Core™ i3-1315Uプロセッサー
	周波数		P-core：最大ターボ周波数 4.50GHz E-core：最大ターボ周波数 3.30GHz
	コア数/スレッド数		6コア / 8スレッド
グラフィックス			インテル® UHDグラフィックス(CPUに内蔵)
サウンド機能			内蔵スピーカー、内蔵ステレオマイク
メモリ^*2			8GB LPDDR5(オンボード)
ストレージ^*3	容量		SSD 512GB(PCIe、Max.1TB)
ディスプレイ^*4	画面サイズ		10.1型
ディスプレイ^*4	解像度		1920 x 1200(WUXGA)
タッチパネル/デジタイザ			静電容量方式 (手袋・水滴対応、10点マルチタッチ対応)、デジタイザペン対応（オプション）
インターフェース^*5	USB		USB3.2 Gen2(Type A) x1、USB3.2 Gen2(Type-C®、DisplayPort™ Alternate Mode対応) x1、USB2.0(Type-C®、USB Power Delivery対応) x1
	外部ディスプレイ出力		DisplayPort™ Alternate Mode (USB Type-C®)
	オーディオ		ヘッドホン/マイク(3.5φ combo jack)
	カードスロット^*6		micro SDカードスロット(SDXC対応)、nano SIMカードスロット
	通信機能	有線LAN	10Base-T/100Base-TX/1000Base-T x1(RJ-45)
		無線LAN^*7	Intel® Wi-Fi 6E(2.4/5/6GHz) AX211、 IEEE802.11 a/b/g/n/ac/ax(6GHz帯含む)準拠(5GHz帯：W52/W53/W56)
		無線WAN^*8	LTE対応(nanoSIMカード対応)
		Bluetooth®^*9	Ver 5.3
	位置測位		対応衛星：GPS、GLONASS、Galileo、Beidou、QZSS
	NFC^*10		通信規格：ISO/IEC 14443 A/B、ISO/IEC 15693/18092 対応カード：Type A、Type B、FeliCa
カメラ^*11	前面		200万画素
カメラ^*11	背面		800万画素、LEDフラッシュ
センサー			照度センサー、地磁気センサー、ジャイロセンサー、加速度センサー
セキュリティチップ			TPM(TCG V2.0 準拠)
ボタン/LED	ボタン		電源ボタン、ファンクションボタン x2、音量調整ボタン x2、リセットボタン x1
ボタン/LED	LED		電源LED、バッテリーLED、ワイヤレスLED
外形寸法（W×D×H）			約304 x 205 x 29.5mm
質量(バッテリー含む)			約1,250g
電源	ACアダプター(入力)		AC100±10%、50/60Hz±3Hz
	ACアダプター(出力)		USB Power Delivery(5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A)
	バッテリー		リチウムイオンバッテリー
	バッテリー稼働時間^*12		約7時間（Full Battery mode設定時）
	バッテリー充電時間		約4時間30分（Full Battery mode設定時）
消費電力	最大(クレードル使用時)		約90W
	最大		約60W
	OS待機時		約13W
環境仕様^*13	温度条件		-10～50°C
	湿度条件		20～80%（結露なきこと）
	保護等級		IP65準拠
	耐落下		150cm *タッチパネル面除く
	耐振動/衝撃		MIL-STD-810H準拠
冷却機構			冷却ファン搭載
添付品^*14			ACアダプター、ACコード、バッテリーパック、取り扱いの手引き

*1: ●Windows® 10 IoT Enterprise 2021 LTSCには“マイクロソフトプロダクトアクティベーション”というライセンス認証技術が使われています。ご購入後、お客さまにライセンス認証の手続きをしていただく必要がございます。
●Windows® 10 IoT Enterprise 2021 LTSCモデルには、SSDの書き込み保護機能が搭載されています。SSD保護のため、SSDへの書き込みは不可の状態(出荷時)でのご使用を推奨しています。
*2: ●メインメモリの一部をビデオRAMとして使用するため、実際に使用可能なメモリは記載の数値より少なくなります。
*3: ●容量は物理フォーマット時の値です。1GBは1,000,000,000バイトとして計算しています。リカバリー領域として10GB使用しているため、ユーザー領域は記載のSSD容量より10GB少なくなります。
*4: ●液晶の特性上、画面の一部に点灯しないドットや常時点灯するドット、明るさのむらなどがあらわれる場合があります。これらは故障ではありませんので、予めご了承ください。有効ドット数の割合は99.99%以上です。「有効ドット数の割合」とは「対応するディスプレイの表示しうる全ドット数のうち、表示可能なドット数の割合です。
*5: ●各インターフェースは、それらのインターフェースに対応するすべての周辺機器の動作を保証するものではありません。
*6: ●無線WAN機能が搭載されていないモデルでは、nanoSIMカードスロットにSIMカードを入れても動作しません。
*7: ●無線通信は周囲の電波状況や障害物、設置環境などによって通信距離、通信速度に影響が出る場合があります。
●IEEE802.11 a/n/ac/ax（W52：「登録局」との通信を除く、W53および6GHz帯）での通信は、電波法により屋外での使用が禁じられています。
*8: ●国内線用となります。SIMフリーとなります。無線WAN機能（LTE）のご利用には、回線事業者およびインターネットプロバイダーと利用契約が必要です。
*9: ●Bluetooth対応のすべての周辺機器の動作を保証するものではありません。
*10: ●媒体全種の動作を保証するものではありません。また、Type Bはパスポート、運転免許証、マイナンバーカードには対応しておりません。
*11: ●NFC、カメラ専用のアプリケーションは内蔵されておりません。ご使用用途に合わせてお客さまにて準備、設定ください。
*12: ●JEITAバッテリー動作時間測定法Ver2.0に基づく駆動時間です。記載の時間は目安であり、駆動時間は動作環境や液晶の輝度、システム設定により変動します。
●出荷時はエコノミーモードに設定しているため、充電量を80％に抑えた設定となります。充電量100％で使用される際はBIOS画面での設定変更が必要となります。
*13: ●製品の無破損・無故障を保証するものではありません。
*14: ●リカバリーメディアは同梱されておりません。お客様にてバックアップソフト等を利用し、事前にバックアップを取られることを推奨いたします。
また、ご要望に応じ、別途有償にてご提供させていただきます。
●その他記載の会社名、製品名はそれぞれの会社の商標もしくは登録商標・サービス名称です。

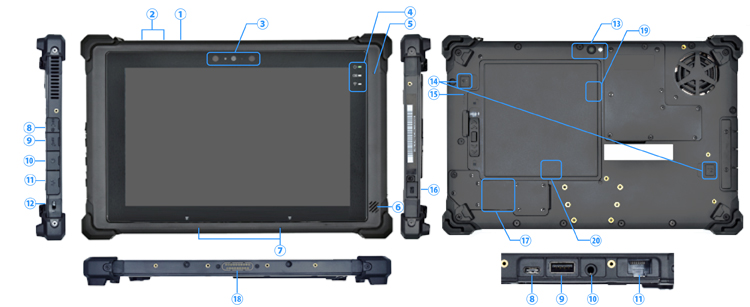

各部の名称

電源ボタン
音量ボタン（アップ/ダウン）
前面カメラ・照度センサー
LED（電源/バッテリー/ワイヤレス）
ブザー
スピーカー
マイク
USB3.2 Gen2（Type-C）
USB3.2 Gen2（Type-A）
ヘッドホン/マイク(コンボジャック)
有線LAN(RJ-45)
セキュリティワイヤー取付け穴
背面カメラ・LEDフラッシュ
ファンクションボタン（F1ボタン/F2ボタン）
リセットボタン
USB2.0（Type-C/USB Power Delivery対応）
NFC読み取り位置
クレードル接続用コネクタ

外付けオプション

クレードル
（PCKE-RG1CRA-N）

クレードル（PCKE-RG1CRA-N）

インターフェース：USBｘ2ポート、VGA、DisplayPort™、HDMI、RS-232Cｘ2、ラインアウト／マイクイン、有線LAN(RJ-45)

車載クレードル
（PCKE-RG1VCR-N）

車載クレードル（PCKE-RG1VCR-N）

インターフェース：USBｘ2ポート、VGA、DisplayPort™、HDMI、RS-232Cｘ2、ラインアウト／マイクイン、有線LAN(RJ-45)

バッテリーチャージャー
（PCKE-RG1BTC-N）

バッテリーチャージャー（PCKE-RG1BTC-N）

4連バッテリーチャージャー

デジタイザペン^※1
（PCKE-TS2TPM-N2）

デジタイザペン（PCKE-TS2TPM-N2）

機能：取り消しボタン、右クリックボタン

ネックストラップ
（PCKE-RG1NST-N）

ネックストラップ（PCKE-RG1NST-N）

バッテリーパック^※2
（PCKE-RG1BAT-N）

バッテリーパック（PCKE-RG1BAT-N）

ACアダプターセット^※2
（PCKE-RG1ACA-N）

ACアダプターセット（PCKE-RG1ACA-N）

*1.: 単6電池が必要です。電池は、お客さまにて準備ください。
*2.: 本体添付品と同一仕様です。

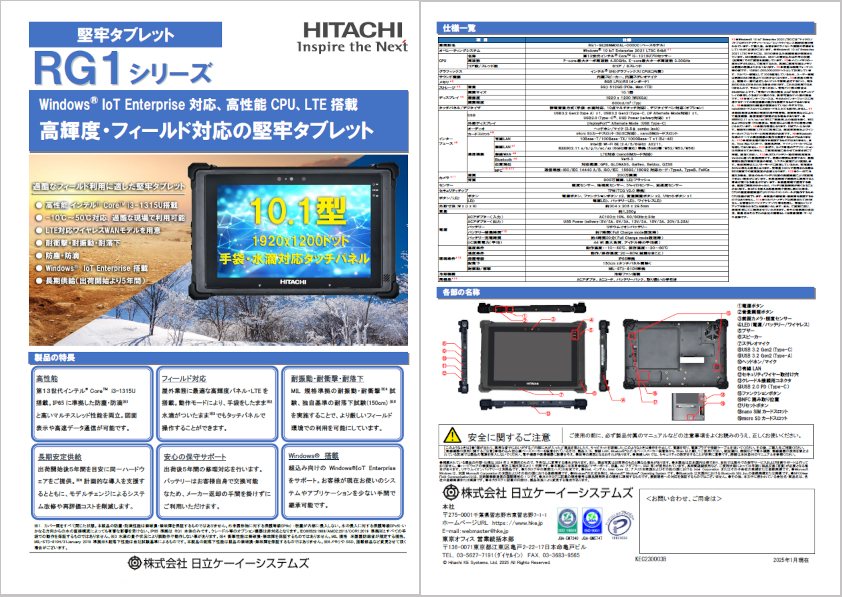

カタログ

* 記載されている内容は予告なしに変更する場合があります。

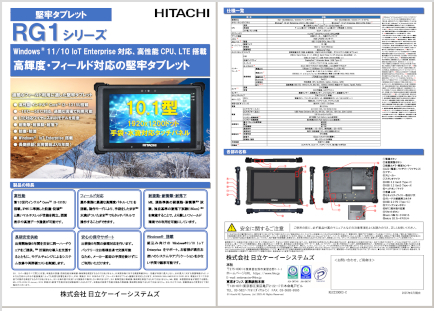

RG1シリーズ　(PDF形式、665kバイト)

PDF形式のファイルをご覧になるには、Adobe Inc.（アドビ株式会社）のAdobe Acrobat Readerが必要です。
