FL-net アナライザ：製品情報

更新内容

1. Ver.2.02にバージョンアップを行いました。

概 要 （ FL-net通信内容が一目瞭然、トラブル解消 ）

問題点 通信が原因でトラブルになったとき

問題点 < 通信が原因でトラブルになったとき >



  • LANアナライザの解析は時間がかかって大変。（どのノードが異常でネットワークに障害が出ているのか調べるために時間がかかる。）
  • どのラインに障害が発生しても、迅速に保守・保全環境を確立したい。
  • ネットワークにおけるFL-netの通信性能が測定できます。

困ったときのお助けツール FL-net アナライザ が解決！

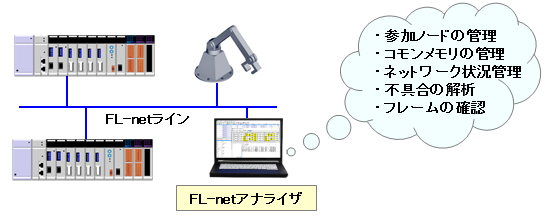

構成例

解決！
解決！



  • FL-netフレームに対応させて表示するので、通信内容の解析に時間を要しません。
  • FL-netに参加している全ノードの状態をリアルタイムに把握できます。
＊
FL-netプロトコルVer.2.00専用

機　能

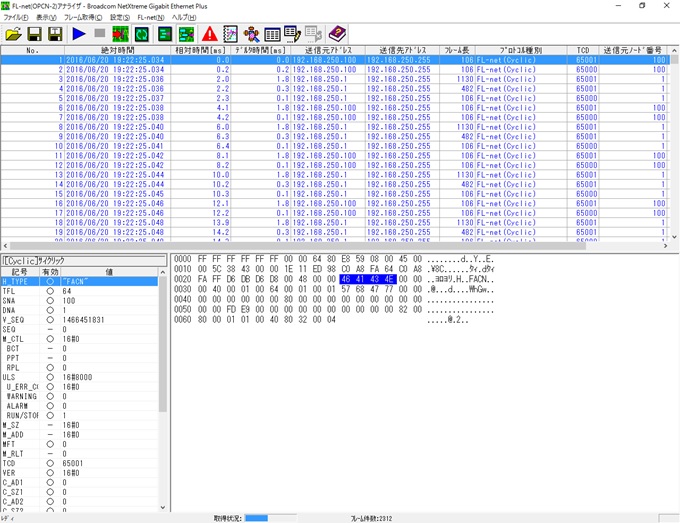

  • フレームの確認（FL-netフレーム対応）
    FL-netのフレームフォーマットに合わせて表示し、プロトコル仕様書を参照することなくフレームの解析が行えるため、通信内容の解析時間を大幅に低減できます。

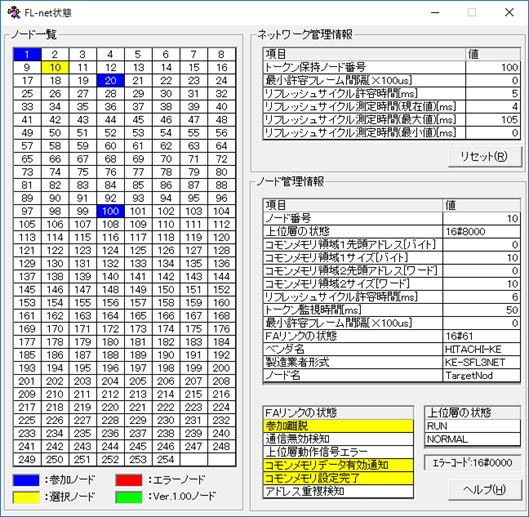

  • FL-netの全てが見えるモニタ機能
    FL-netに参加している全ノードの把握と各ノードの状態をリアルタイムに管理できます。

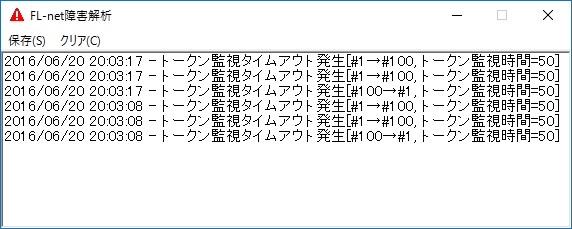

  • FL-netの障害解析機能
    トークン監視時間タイムアウトなどの障害を解析表示します。

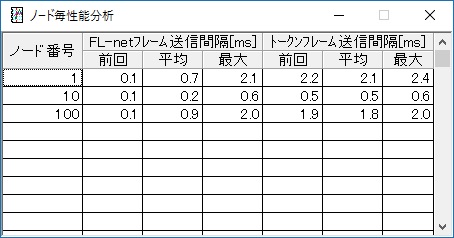

  • ネットワーク性能分析機能
    フレームとフレームの間隔の統計（最大値・平均値）を各ノード毎に表示します。

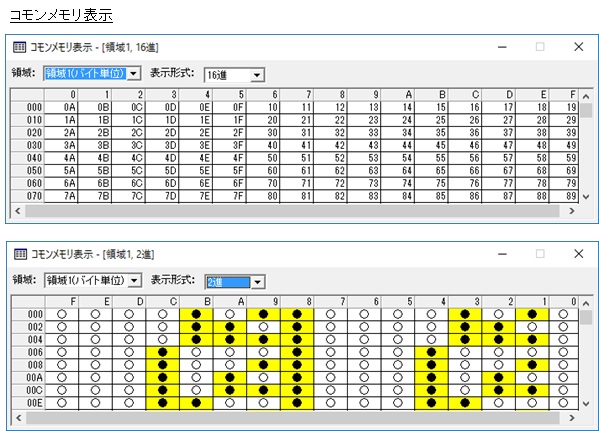

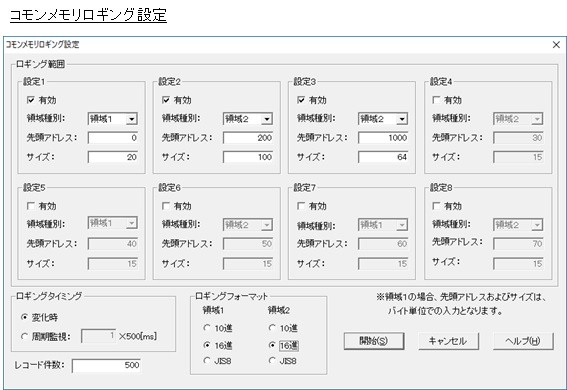

  • コモンメモリのリアルタイム表示とロギング機能
    コモンメモリの値をリアルタイムに表示したり、ロギングすることができます。


構　成

FL-netのフレーム解析を行う専用機で、汎用のLANアナライザでは実現できない機能が手軽に利用できます。

システム構成例

システム構成例

動作環境

項　　目 仕　　様
OS Microsoft® Windows® XP Professional日本語版(SP2〜SP3)
Microsoft® Windows® 2000 Professional日本語版(SP2〜SP4)
* Administrator権限が必要です。
CPU Intel® Pentium®III 800MHz以上(Intel® Pentium®4 1.7GHz以上を推奨)
メモリ 256Mバイト以上(512Mバイト以上を推奨)
HDD容量 10Mバイト以上(インストール時に必要な空き容量)
* フレームをファイルに保存する場合は、別途空き容量が必要となります。
LANカード ISO/IEC 8802-3に準拠し、動作OS上でTCP/IPプロトコルが正しく動作すること。
ディスプレイ XGA(1024x768ドット)以上、256色以上
USBポート 1ポート。プロテクトキーを接続するために必要です。

導入効果

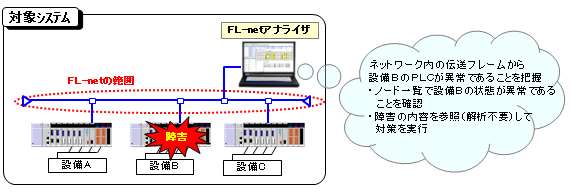

  • システム障害解析に活用
    障害発生時の要因機器や原因を容易に把握することができます。

  • システム導入時に活用
    構築したFL-netラインの通信性能を測定できます。この結果通信のボトルネック箇所（機器）を検出し、対策の必要な箇所を早期に把握することができます。

  • システム導入後のネットワーク管理に活用
    FL-netに直接参加することなく、ネットワーク全体の参加ノード情報およびコモンメモリ現在値をリアルタイムに確認することができます。

  • FL-net対応製品の開発時に活用
    FL-net対応製品の開発ではフレームの内容、送出タイミング、通信性能などがポイントになります。これらを確認するには本製品が最適です。

導入効果

＊
Microsoft, Windowsは米国Microsoft Corporationの米国およびその他の国における登録商標です。
＊
その他の会社名および商品名は、各社の商標または登録商標です。
