組み込み用コントローラBX1シリーズ

インテル^® Core™ i3プロセッサー搭載
Windows^® 11 Pro、Windows^® 11 IoT Enterpriseを選択可能なファンレス・小型設計の組み込み用コントローラ

狭い場所にも設置可能な
省スペース小型筐体

高さ25mmの薄型設計
付属の縦置きスタンドで縦置きも可能

Windows^® 11/10対応
Intel^® Core™ i3-N305プロセッサ搭載

Windows^® 11/10 Enterprise、Windows^® 11 Pro対応
Intel^® Core™ i3-N305 8コアCPUを搭載

ほこりの舞う現場環境に対応

ファンレス設計だから動作が静か

長期安定供給と
安心のアフターサポート

同一ハードウェアを3年間を目安に提供^※1
計画的な導入を支援で、システム改修や再評価コストの削減

※ 1.製品の出荷開始から3年間を目安に同一ハードウェアを提供（市場動向により、メモリやSSDなどのレビジョン変更などを実施させていただく場合があります）

製品情報
仕様一覧
オプション一覧
カタログ

BX1製品概要

デジタルサイネージプレイヤーや産業機器、設備管理機器、計測機器、ThinClient、IoTゲートウェイ等の組み込み用コントローラ端末として、幅広い用途でお使いいただけます。

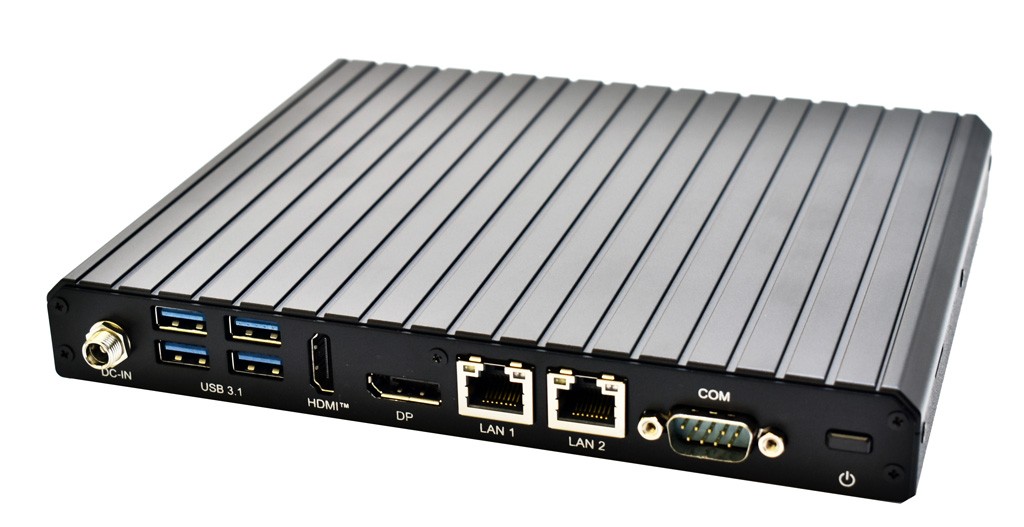

組み込み用コントローラ（BX1シリーズ）

BX1の特長

省スペース小型筐体

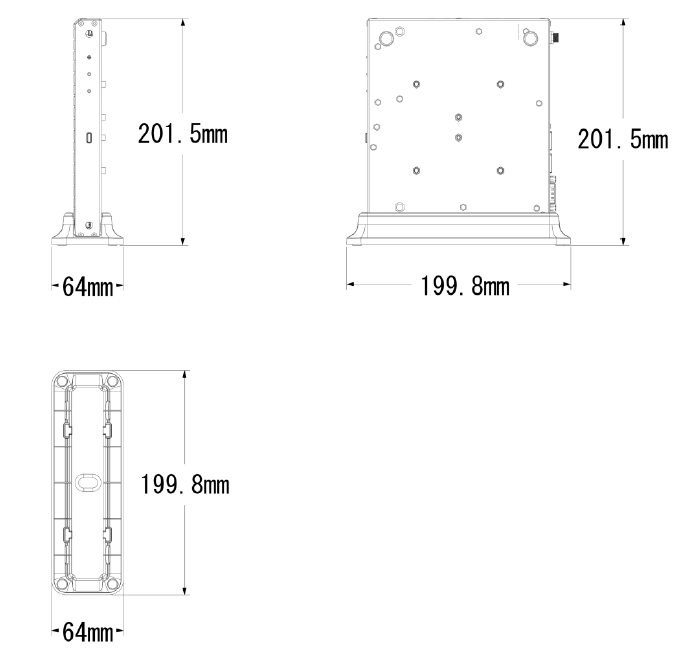

高さ25mmの薄型設計で狭い場所にも設置可能。付属の縦置きスタンドで簡易デスクトップ用途にも最適。

Windows^® 搭載

OSはWindows^® 11 Pro、Windows^® 11 IoT Enterprise 2024 LTSCまたはWindows^® 10 IoT Enterprise 2021 LTSCから選択可能。既存システムでの置き換えにも対応しやすい設計です。

ファンレス静音設計

低消費電力プロセッサの採用によりファンレス設計を実現。ほこりの舞う現場環境にも最適です。

長期安定供給 ^*1

出荷開始から3年間を目安に同一ハードウェアをご提供いたします。
計画的な導入を支援するとともに、モデルチェンジによるシステム改修や再評価コストを削減します。

*1: 市場動向により、メモリやSSDなどのレビジョン変更などを実施させていただく場合がございます。

カスタマイズ提案例

下記のようなお客様のご要望に応じたカスタマイズ提案が可能です。（対応条件あり）

専用取付金具を開発したい。
SSDやメモリの容量を増やしたい。
お客さま専用マスタの作成

カスタマイズ対応条件については、弊社営業までお問い合わせください。

仕様一覧

項目		基本モデル仕様
販売形名		BX1N3-SC8FNM0ALN	BX1N3-SC8FNM0ELN	BX1N3-SC8FNM0EVN
OS^*1		Windows® 10 IoT Enterprise 2021 LTSC	Windows® 11 IoT Enterprise 2024 LTSC	Windows® 11 Pro
CPU	名称	Intel^® Core™ i3-N305
CPU	周波数	1.80GHz Boost 3.80GHz
メモリ^*2		16GB
ストレージ^*3	容量	SSD 128GB
インターフェース^*4	USB	USB2.0 x2、USB 3.2 Gen 1 x4
	シリアル	RS-232C x1
	有線LAN	10Base-T/100Base-TX/1000Base-T/2.5GBase-T x2
	外部ディスプレイ	DisplayPort x1、HDMI x1
	SDカード	micro SDXC x1
	オーディオ	ヘッドホン出力 x1、マイク入力 x1
ボタン類		電源スイッチ
LED		電源LED/ストレージLED/有線LAN LED

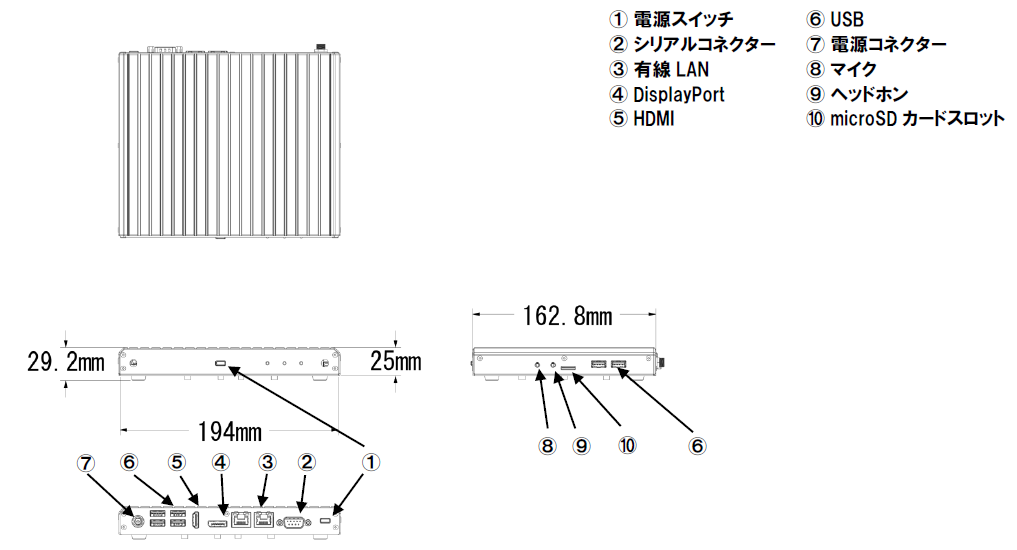

外形寸法(W x D x H)		約197 x 162.8 x 25mm(突起部を除く）
質量		約1.3kg
VESA取り付け対応		有り(75x75mm)
冷却機構		ファンレス
環境条件	動作時	温度 0～40°C、　湿度 20～80％（結露なきこと）
電源	ACアダプタ	AC100V±10V 50/60±3Hz
消費電力	最大	約100W
消費電力	OS待機時	約20W
同梱品^*5		ACアダプタ、ACコード、縦置きスタンド、取り扱いの手引き

*1: ●Windows® IoT Enterpriseには"マイクロソフトプロダクトアクティベーション"というライセンス認証技術が使われています。ご購入後、お客様にライセンス認証の手続きをしていただく必要がございます。
●Windows® IoT Enterpriseモデルには、SSDの書き込み保護機能が搭載されています。SSD保護のため、SSDへの書き込みは不可の状態でのご使用を推奨しています。
*2: ●メインメモリの一部をビデオRAMとして使用するため、実際に使用可能なメモリは記載の数値より少なくなります。
*3: ●容量は物理フォーマット時の値です。1GBは1,000,000,000バイトとして計算しています。リカバリー領域として10GB使用しているため、ユーザー領域は記載のSSD容量より10GB少なくなります。
*4: ●各インターフェースは、それらのインターフェースに対応するすべての周辺機器の動作を保証するものではありません。また、USBポートの電源供給能力は、USB2.0は1ポートあたり500mA、USB3.2 Gen1は1ポートあたり900mAです。
*5: ●出荷時状態のリカバリメディアは同梱されておりません。お客様にてバックアップソフト等を利用し、事前にバックアップを取られることを推奨いたします。また、ご要望に応じ、別途有償にてご提供させていただきます。
●その他記載の会社名、製品名はそれぞれの会社の商標もしくは登録商標・サービス名称です。
